DISIRIM
DISIRIM
incluye las herramientas necesarias para
completar el diseño hidráulico de sistemas de riego Localizado (Microaspersión y Goteo), Aspersión, Entubado ó multicompuertas incluyendo colocación, zonificación, red
de tuberías, diámetro de tuberías, cálculos hidráulicos y más.
DISIRIM
es realmente la combinación de dos
programas. El primer programa, AutoCAD ®
(Se adquiere por separado), le ofrece plenas funciones, capacidades CAD que le
permiten dibujar líneas, círculos y arcos, así como la capacidad de imprimir.
DISIRIM es un programa independiente que se
ejecuta en conjunto con AutoCAD ®.
Este programa permite crear el sistema
de riego con símbolos predefinidos, materiales, y funciones de ubicación,
capacidad de dibujo y dimensionamiento de tuberías, cálculos de pérdidas de
carga, recuento parcial de materiales, y más.
- Configuración general.
En DISIRIM la cofiguración del sistema consiste en:
1. Configuración de escala, con la cual se
establece el tamaño de textos y símbolos, por lo que se debe configurar antes
de iniciar con el dibujo de cualquier elemento.
2.
Se podrá acceder a un menú de configuración donde establecemos la forma en que
se comportará el sistema, incluyendo el método de cálculo de pérdidas de carga.
División de áreas.
DISIRIM cuenta con una función de división la
cual permite dividir en subáreas, se indica el área a dividir, la
dirección de la línea de división y la superficie en que se requiere dividir, el
resultado es un nuevo polígono en color verde del área deseada.
VIDEO división de áreas
Creación de plantación.
DISIRIM dispone con una utilidad para la crear
el dibujo de la plantación, con proporcionar los datos de dirección y
espaciamientos; el sistema crea una base de datos de espaciamientos en forma
automática, por lo que estará disponible para su aplicación, en caso de
requerirlo, en otro terreno.
TUBERIA MAXIMA REGANTE
DISIRIM Permite calcular la longitud de la máxima regante ó lateral y presentar los resultados en su dibujo en una tabla resumen o completa.
VIDEO Máxima regante
TUBERIA SECUNDARIA
TUBERIA SECUNDARIA
Configuración
de cálculo de secundarias
DISIRIM permite la configuración del cálculo de la tubería secundaria en un cuadro de diálogo, en el cual se puede establecer los parámetros generales, incluyendo: Tasa de aplicación del riego, la pérdida de carga permitida, los diámetros a considerar, la colocación de los textos de los resultados, etc.
DISIRIM permite la configuración del cálculo de la tubería secundaria en un cuadro de diálogo, en el cual se puede establecer los parámetros generales, incluyendo: Tasa de aplicación del riego, la pérdida de carga permitida, los diámetros a considerar, la colocación de los textos de los resultados, etc.
TUBERIA
SECUNDARIA
Cálculo
de secundarias
DISIRIM dimensiona los diámetros de la tubería secundaría en los bloques de riego, en forma automática y coloca los resultados en nuestro dibujo.
DISIRIM dimensiona los diámetros de la tubería secundaría en los bloques de riego, en forma automática y coloca los resultados en nuestro dibujo.
TUBERÍA
PRINCIPAL
Definiendo
ruta de conducción manual
En este caso, el usuario va
definiendo la ruta de la conducción y el sistema dibuja la tubería tramo por
tramo y coloca los textos con los resultados, esta última parte puede ser automática.
VIDEO Conducción
En
base a entidades existentes.
En esta opción, el usuario dibuja
la conducción y posteriormente las selecciona para calcular las pérdidas y
coloca los textos con los resultados, esta última parte puede ser automática.
En el cuadro de diálogo del cálculo
de las pérdidas de carga, el sistema le permitirá cambiar los datos para el
cálculo y obtener el resultado de pérdida o gasto con el botón calcular.
Los datos que podremos modificar
son:
- Longitud
- Gasto o pérdida de carga
- Diámetro.
- Material.
- Clase ó RD de la tubería.
PÉRDIDAS LOCALIZADAS
DISIRIM Calcula las pérdidas de carga localizadas y permite crear, en su dibujo, una tabla con los resultados.
VIDEO Pérdidas localizadas
Herramientas de dibujo.
DISIRIM cuenta con varias opciones para el
dibujo de diversos elementos, incluyendo:
Válvulas, Indicación del pozo ó rebombeo,
válvulas de aire, líneas de división, flecha para indicar el sentido del riego,
reducciones, aspersores.
DISIRIM también cuenta con opciones para el dibujo de
algunos detalles de instalación, ya que tiene una base de archivos de dibujo de
válvulas, filtraciones, detalle de zanja, detalle de atraques, norte,
conexiones, emisores, etc.
Herramientas de recuento
DISIRIM permite realizar un recuento parcial de
los materiales del sistema de riego, entre los cuales están: Tuberías,
Iniciales, Reducciones en secundaria, Purgas.

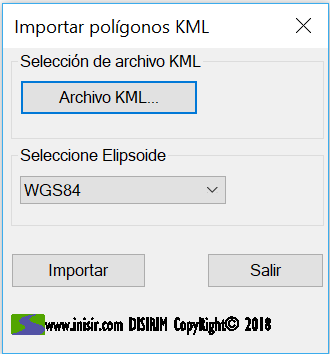

Importar archivos KML de Google earth
Con DISIRIM podemos importar poligonales abiertas (rutas) y cerradas, por medio de los archivos KML creados en Google earth.
-Elementos en google earth
-Función DISIRIM para importación polígonos KML
-Elementos importados en AutoCAD.
Cuadro de construcción
Con DISIRIM podemos importar poligonales abiertas (rutas) y cerradas, por medio de los archivos KML creados en Google earth.
-Elementos en google earth
-Función DISIRIM para importación polígonos KML
Video importar KML
Video cuadro de construcción
Video presentación DISIRIM
DISIRIM
DISIRIM incluye características de diseño
de riego que permiten a empresas de cualquier tamaño ser más eficientes en el
proceso de diseño.
Diseños de riego creados con DISIRIM le permiten cerrar más ventas y
aumentar sus utilidades.
